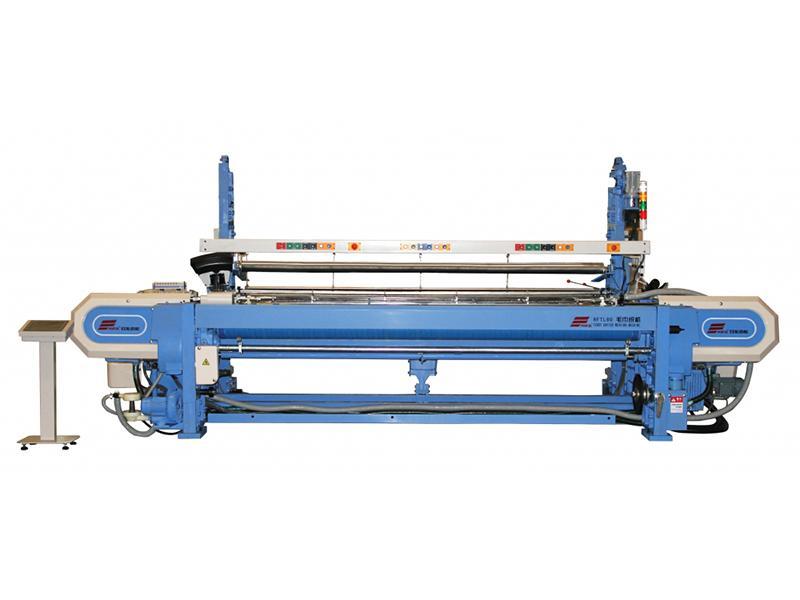

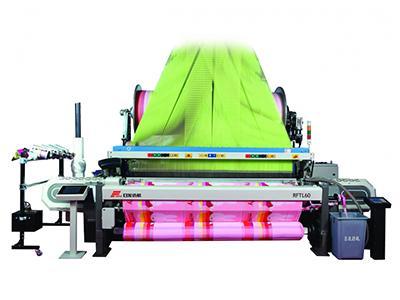

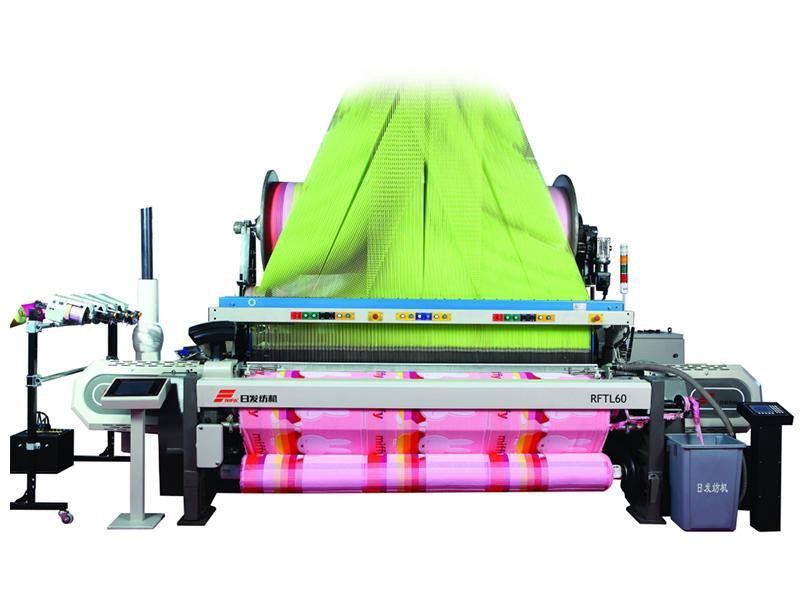

Высокоскоростной рапирный ткацкий станок для махровых полотенец
Высокоскоростной рапирный ткацкий станок для махровых полотенец
Описание
Высокоскоростной рапирный ткацкий станок для махровых полотенец RFTL61 способен осуществлять свободное переключение махровая ткань от 3 до 7 уточных пряжей. Также осуществляет автоматическое изменение плотности уточной пряжи во время работы.
Данный станок выполняет ткачество не только стандартных махровых тканей, но и тканей с ворсовой петлей, пике, гофренных махровых тканей, махровых с одной стороны и других махровых тканей. Данный рапирный станок отличается электронной подачей основы, электронным товароотводом, устройством контроля движений берда и электронным устройством контроля.
Технические параметры
Ширина берда (см)
Номинальная ширина берда: 200, 220, 240, 260, 290, 320, 360
Рабочая ширина берда: 0～80см вычитая из номинальной ширины берда
Производительность
Штапельная и хлопчатобумажная пряжа: 500 текс (1.2Не)—5 тех (120Не)
Комплексная нить: 10dte (9Td)—1650dte (1500Td)
Скорость ткачества
Число оборотов: 500 об/мин
Рабочая скорость: 350-450 об/мин (Зависит от рабочей ширины берда и соответствующих конфигураций)
Максимальная скорость подачи уточных нитей: 1350м/мин (Зависит от рабочей ширины берда и соответствующих конфигураций)
Уточная пряжа
Выбор уточной пряжи: 8 цветов
Характеристики
1. Высокоскоростной рапирный ткацкий станок для махровых полотенец RFTL61 отличается прецизионным серводвигателем, контролирующим движения станка:
Используется микропроцессор с ЦП для управления и мониторинга параметров электронной подачи основы и наматывания с целью выполнения синхронного ткачества.

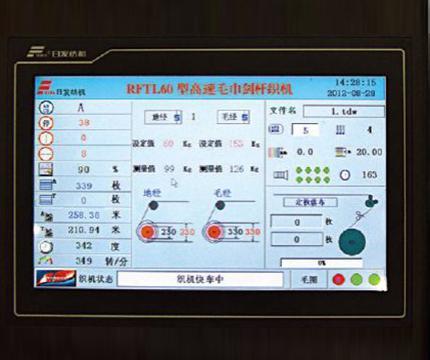

2. Всесторонний контроль:

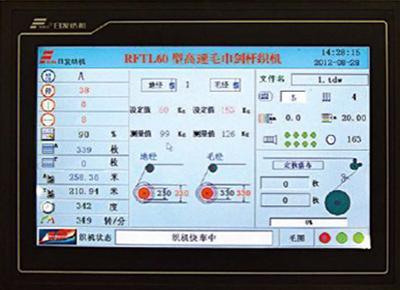

Данный ткацкий станок позволяет осуществлять двустороннюю связь через большой LCD-экран. Позволяет задавать и регулировать различные параметры в режиме реального времени с целью сокращения задействованности операторов.

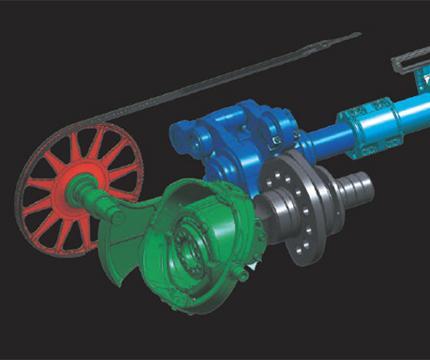

3. Система прокладки уточной пряжи:
Рапира приводится в движение кривошипным соединением для эффективного улучшения скорости, а также гарантии точных и стабильных движений рапиры и соединения уточной пряжи во время работы на высоких скоростях. Благодаря этому сокращается частота обрыва уточной пряжи и повышается эффективность ее прокладки.

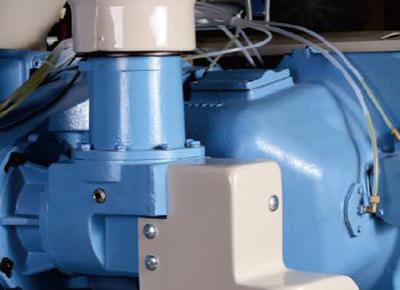

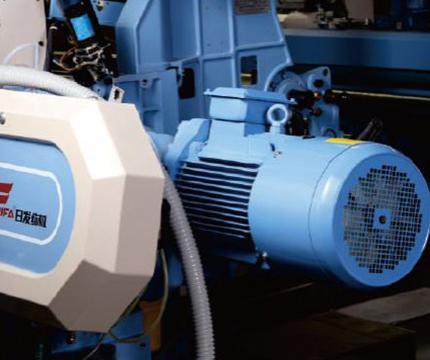

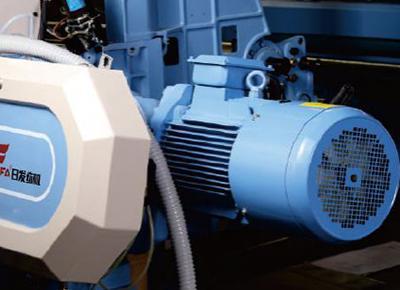

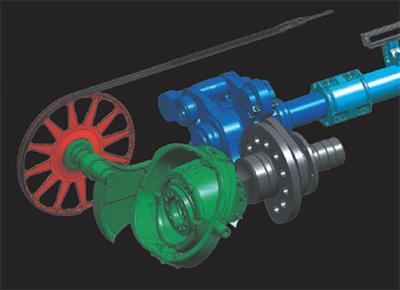

4. Система привода:
Данный ткацкий станок использует распределительную реактивную машину для прямого привода и приводного ремня без муфты. Машина осуществляет автоматическое изменение скорости во время пуска, что позволяет сократить уровень используемой электроэнергии от 10% до 30%, гарантируя экономичность ткацкого станка.

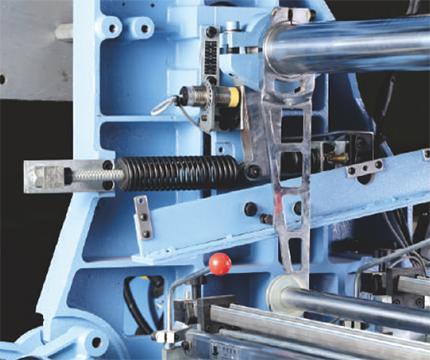

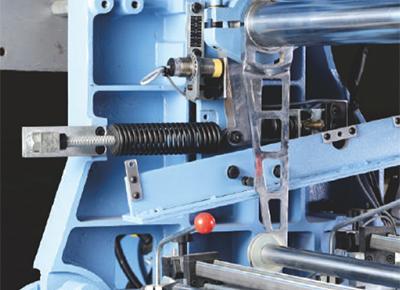

5. Петлеобразующий механизм:
Данный ткацкий станок использует батанный механизм для образования махровой ткани, таким образом сокращает вторичное истирание нити. Точность - 0.01мм.
6. Электронное приспособление для отбора уточной пряжи управляется шаговым двигателем, выбор цвета уточной пряжи – от 2 до 12 цветов.
Конфигурации
Наименование
Спецификация
Механизмы утка
Высокоскоростное электронное приспособление для отбора уточной пряжи
Сумматор FPD
Устройство для резки утка: механическое/электронное
Механизм питания
Регулирование привода: трехфазный асинхронный (основной двигатель, 7.5кВт), использует приводной ремень и электромагнитный тормоз сцепления для управления пуском и остановкой.
Серво-петлеобразующий механизм: динамический контроль образования петель, характеризующийся автоматическим механизмом образования 3-7 уточных пряжей и функцией переключения.
Длина вытяжного ворса: свободная настройка от 0 до24мм. Точность шага - в пределах 0.01мм.
Механизм зевообразования
Высокоскоростная ремизоподъемная каретка с электронным управлением (макс. 20 тянущих штанг)
Электронный жаккардовый механизм
Механизм прибоя уточной нити к опушке ткани
Батанный механизм, осуществляемый по обе стороны соединенным клином замка
