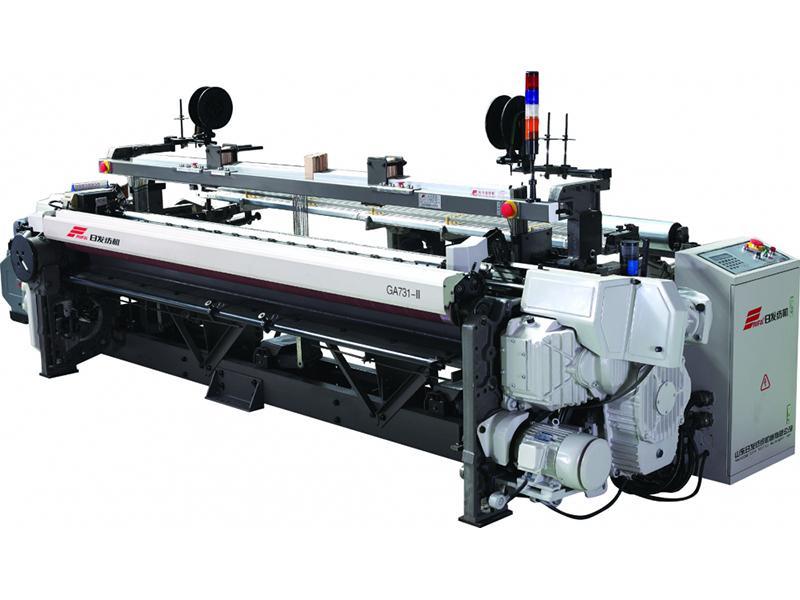

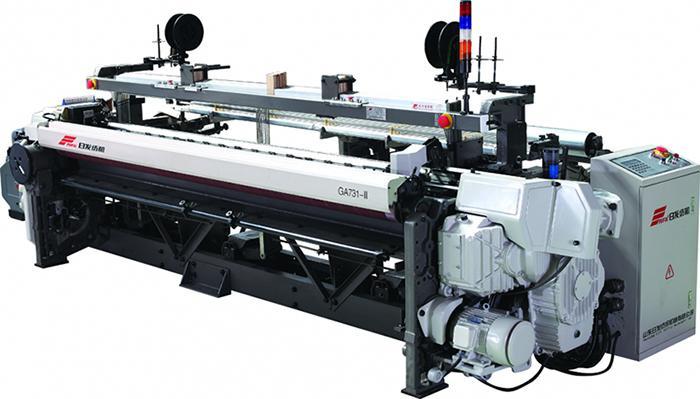

Рапирный ткацкий станок GA731-II

Главным образом станок используется для ткачества из различных натуральных волокон (хлопок, шерсть, шелк и лен), искусственных волокон и синтетических волокон. Рапирный ткацкий станок GA731-II изготавливает ткани одинарной, двойной и множественной ширины. Он особенно подходит для производства окрашенных тканей большой ширины.

• Компактная конструкция способствует простоте операций и легкой замене тканей. Ткацкий станок имеет высокую степень автоматизации и подходит для множества применений.
• Микрокомпьютерная система управления оснащена ЖК-дисплеем. Она способна выполнять различные функции автоматизации. Например, в случае разрыва основы или нити утка ткацкий станок может быть автоматически остановлен. Прочие преимущества данной системы управления включают в себя автоматический розыск нити утка, определение пороков ткани и прокладку уточной нити.

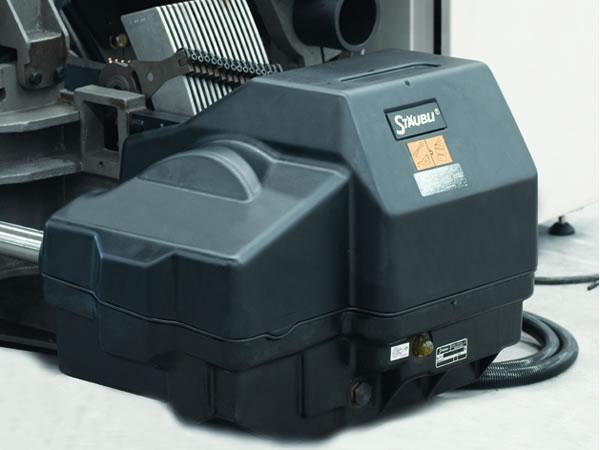

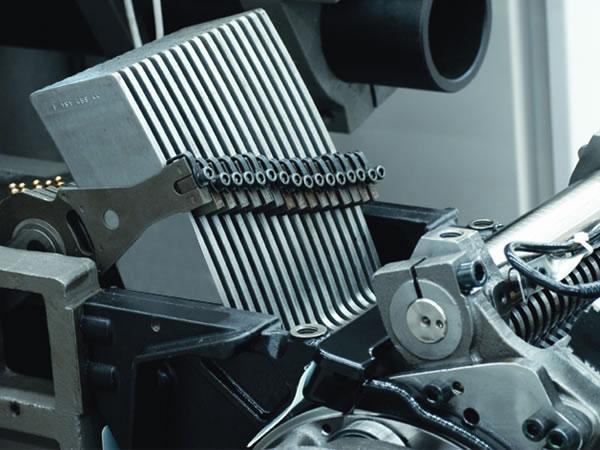

• В рапирном ткацком станке применяется принудительная зевообразовательная система, при которой зевообразование осуществляется благодаря движению ремизной рамки. В зависимости от различных требований можно поднимать и опускать ремизную рамку, для чего используется предварительно разработанная перфорированная бумага или предустановленная программа. Данный зевообразовательный механизм также может быть оснащен электронной кареткой.
• Механизм прокладки нити утка состоит из двух рапир и одного подводчика нити утка. Непосредственно в прокладке нити утка принимает участие сопряженный кулачок, гибкая лента рапиры, зажим рапиры и зажим нити. Один зажим проносит нить утка до середины длины основы, в это время другой зажим также двигается от края основы до середины. Два зажима встречаются, и нить переносится из одного на другой. Весь процесс прокладки нити управляется высокоточным сопряженным кулачковым механизмом, который регулирует движение рапиры и обеспечивает постоянное высокое натяжение уточной нити, ее надежный перенос и стабильную работу на высоких скоростях вращения.
• Механизм прибоя утка состоит из сопряженного кулачка, приводящего в движение укороченную лопасть батана. Благодаря инерции происходит соударение с зубцами берда, и уточная нить прибивается к опушке. В сравнении с другими движениями, движение по инерции не оказывает воздействия и не потребляет энергию. Подобным образом движение сопряженного кулачка, применяемое в процессе прокладки уточной нити, также переносится движением укороченной лопасти батана. Данный блок передачи движения обеспечивает эффективную силу прибоя при ткачестве высокоплотных или тяжелых тканей.
• В механизме подачи основы принудительного типа применяется несколько систем регулирования, что позволяет обеспечить подачу основы с постоянным натяжением.
• Механизм товароотвода состоит из червячного колеса, шнека и сновального барабана, передающих необходимый момент для непрерывной намотки ткани на товароотвод.
• Система выбора уточной нити позволяет ткать из максимум 8 нитей различных цветов. Для выбора доступны как электронная, так и механическая система выбора уточной нити.
• Мощность 4 кВт двигателя передается на другие механизмы ткацкого станка через электромагнитный тормоз и муфту. Работая совместно с системой электронного управления, электромагнитный тормоз и муфта могут точно управлять запуском, остановкой в нужной позиции и толчковым перемещением.
• Рапирный станок поставляется с устройством для создания перевивочной кромки, которое может работать совместно с устройствами заправки и расплавки кромки.
• Для смазки главного колеса трансмиссии применяется смазка масляной ванной, для маятниковой оси применяется принудительная смазка. В узлах, где смазка масляной ванной недоступна применяется герметичный подшипник.

Имея несколько десятилетий опыта производства ткацких станков, мы представляем проверенную конструкцию рапирного ткацкого станка GA731. В этом востребованном ткацком станке применены как новые, так и проверенные временем технологии, что объясняет его уникальные характеристики, а именно стабильную работу, простоту операций, многообразие функций и высокое соотношение цены/производительности.

Удовлетворяя рыночный спрос и в то же время принимая во внимание различные свойства разных тканей, мы разработали несколько серий специальных ткацких станков на основе станка GA731. Они включают в себя ткацкий станок для жаккардовой ткани, ткацкий станок для джута, ткацкий станок для промышленных тканей, ткацкий станок для солнцезащитной ткани, ткацкий станок для тюля и прочие. Кроме того, возможна сборка ткацкого станка в соответствии с индивидуальными требованиями.
