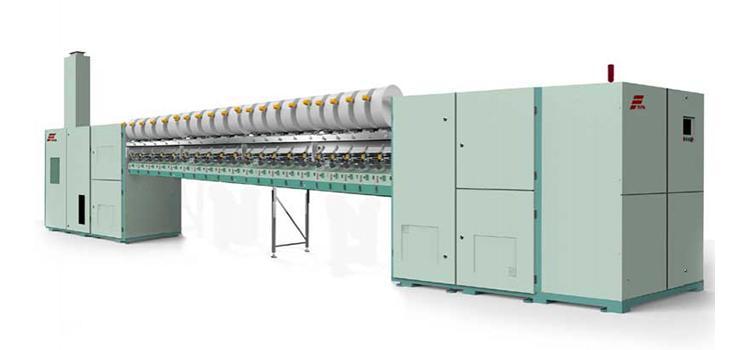

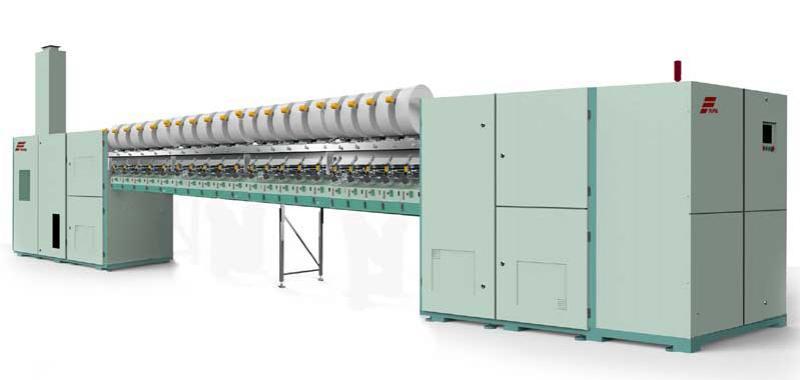

Пневмомеханическая прядильная машина
Пневмомеханическая прядильная машина используется для производства различных материалов, включая вельвет-корд, хлопчатобумажная ткань "деним", ткань цвета "хаки", пряжей крашенная ткань, набивная ткань, байковое одеяло, большое махровое полотенце и декоративные ткани. Подходящая плотность нити - 120-15 (5-40) текс (Ne). Длина обрабатываемого волокна ≤60мм. Кручение пряжи - 200-2000 витков/м.
Количество веретен – менее 480. Максимальная скорость - 105,000 об/мин.
| Наименование | Технические параметры |
| Скорость вращения ротора (об/мин) | 45000-120000 двухсторонняя независимая передача, регулировка переменной частоты |
| Скорость прокладки пряжи (м/мин) | Макс.200 |
| Направляющий угол | 30°-42°, бесступенчатое регулирование |
| Скорость расчёсывающего валика (об/мин) | 6000-11000 двухсторонняя независимая передача, регулировка переменной частоты |
| Вытеснение газом всасывающего вентилятора (м3/ч) | Mакс. 9000. вытеснение газом с изменением количества веретён, регулируется частотным конвертером |
| Подходящая плотность пряжи текс (Ne) | 120-15(5-40) |
| Подходящая длина волокна (мм) | 60мм |
| Коэффициент обжатия | 20-280 |
| Диапазон кручения (витков/м) | 200-2000 |
| Подача ленты (кТекс) | 2.5-7 |
| Коэффициент минимальной вытяжки для создания натяжения | 0.91-1.02 (бесступенчатое регулирование) |
| Диаметр расчёсывающего валика (мм) | 65 |
| Диаметр ротора (мм) | 33/36/40/46/54/66 |
| Расстояние между веретёнами (мм) | 230 |
| Макс.количество веретен | ≤480 |
| Количество веретен в центре расстояния между 1ми веретёнами | 20 |

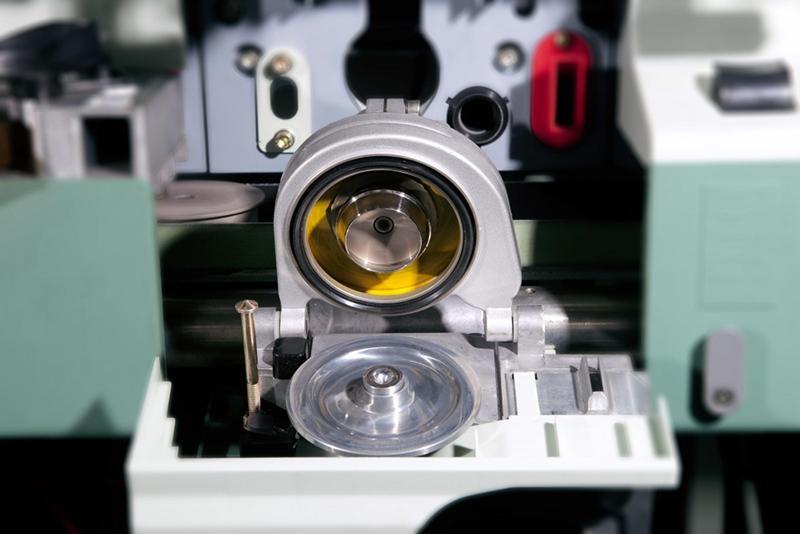

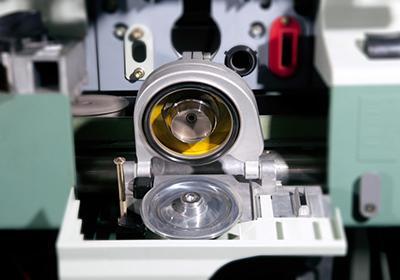

1. Устройство формования волокна
1) Устройство для формования волокна – ключевая установка пневмомеханической прядильной машины. Каналы улучшены путем сбора и анализа данных эксперимента, таким образом гарантируется более высокий уровень качества волокна.
2) Данное устройство для формования волокна оснащено системой устранения примесей для эффективного удаления остаточных волокон и пыли с сырьевых материалов с целью сохранения материалов и трудо-затрат.
3) Отверстия каналов обложены керамикой высокой интенсивности с целью устранения истирания волокнами, что позволяет гарантировать более долгий срок службы станка.

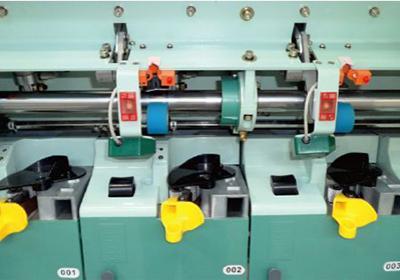

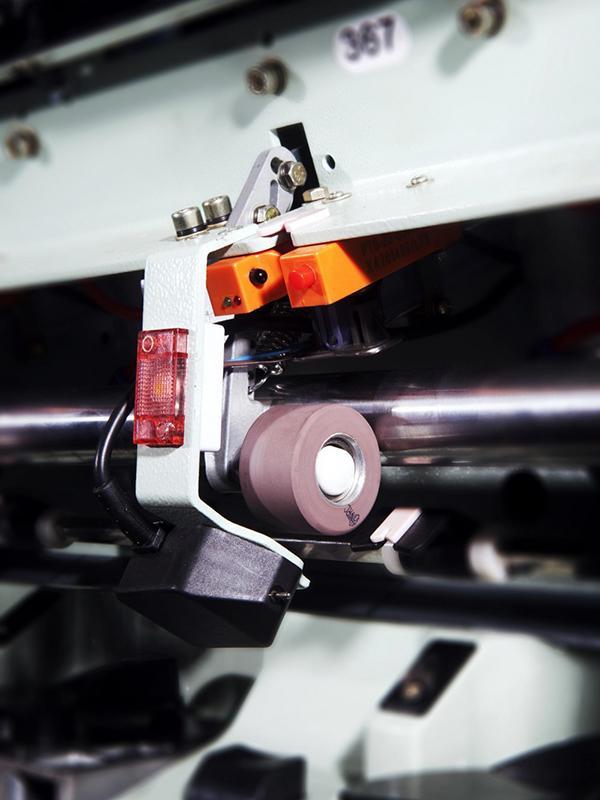

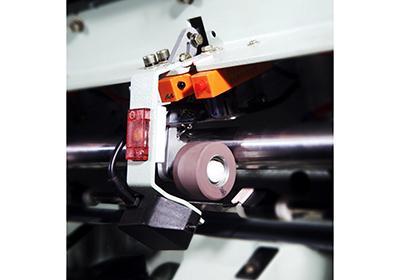

2. Система соединения оборванных концов пряжи
1) Система соединения оборванных концов пряжи оснащена пневматическим подъемным устройством. Оборванные концы пряжи могут быть соединены повторно сразу спустя 0.1 секунд после обрыва. Данное устройство прошло обширное испытания, что позволяет обеспечить его надежность.
2) При соединении оборванных концов прокладка пряжи осуществляется валиком. Дальнейшая прокладка пряжи выполняется валиком для оттяжки полотна. Это позволяет избегать какого-либо влияния на качество заново соединенных концов пряжи.
3) Профессиональная математическая модель и шаговый валик осуществляют подачу хлопчатобумажной ткани, количество и время подачи точно контролируются данной системой.
3. Пневмомеханическая прядильная машина RS30C имеет водилку с сервоприводом. Скорость прокладки пряжи – до 200м/мин.
4. Пневмомеханическая прядильная машина использует микрометровый механизм подачи, приводимый в движение серводвигателем, благодаря чему предвтращается истирание валика нитью.
5. Рационально продуманная высота станины позволяет сократить рабочую высоту. Оборудование также может быть оснащено тазовой прядильной установкой (макс. 1200мм).
