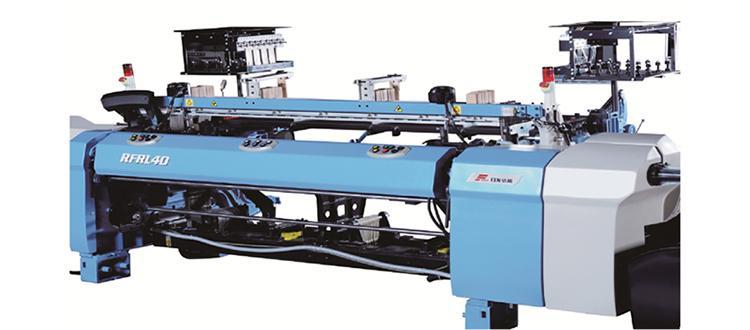

Высокоскоростной рапирный ткацкий станок RFRL40

Высокоскоростной рапирный ткацкий станок RFRL40 может использоваться для плетения основной пряжи: ошлихтованная пряжа, не ошхлихтованная пряжа, кручёная пряжа, некручёная пряжа и смешанная пряжа.

Высокоскоростной рапирный ткацкий станок приводится в движение передовым двигателем и контролируется коммутируемой реактивной электрической машиной. Осуществляет производство текстиля более выского качества. В то же время, данный рапирный ткацкий станок характеризуется энергосберегающей работой и высочайшей эффективностью, использует на 15% меньше энергии, чем обычный ткацкий станок при равных условиях.

Ширина берда
Рабочая ширина берда: 190 см, 210 см, 220 см, 230 см, 250 см, 340см
Диапазон ширины берда (включая неиспользуюмую ширину ): +6см-90см

Производительность
Штапельная пряжа: Нм200- Нм3(Ne120-Ne1.8)
Комплексная нить: 25 дтекс -3000 дтекс

Скорость плетения
Число оборотов: 700 об/мин
Рабочая скорость: 450-650 об/мин (Зависит от ширины берда)
Максимальная скорость подачи уточных нитей: 1260м/мин (Зависит от ширины берда)

Уточная пряжа
Выбор уточной пряжи: 1-8 цветов, одновременное сплетение двух уточных нитей.

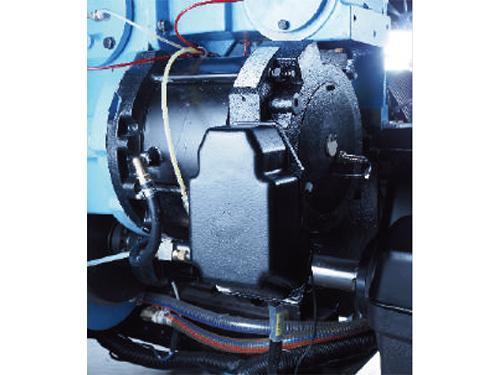

Энергосберегающий двигатель
1) Для данного ткацкого станка используется цепь прямой передачи в качестве замены главной муфты привода, а также пояс, позволяющий сократить потребление энергии и частоту поломок, таким образом сокращая расходы на обслуживание.
2) Операторы могут регулировать скорость двигателя через сенсорный экран, позволяющией осуществлять удобный и легкий контроль.
3) Главный двигатель способен осуществлять полностью автоматический розыск оборванной уточной нити. В то время, когда только рама двигается, бёрдо остается неподвижным.
4) Для двигателя используется охлаждение циркулирующим маслом, что позволяет продлить срок службы машины.

2. Удобная и быстрая замена ремизных рамок
1) Помимо стандартной ремизной рамки с нижним хомутиком, к высокоскоростному рапирному ткацкому станку RFRL40 может быть также подсоединен регулируемая ремизная рамка.
2) Ремизные рамки и зевообразовательный механизм могут быть быстро подключены. Высота рамок может быть напрямую отрегулирована. Характеризуется легким управлением. При замене вида текстиля ремизные рамки могут быть быстро заменены, что повышает эффективность работы.

3. Быстрая замена ткацкого навоя и намоточного устройства для ткани
Высокоскоростной рапирный ткацкий станок RFRL40 может быть оснащен системой быстрой замены навоя для сокращения времени замены и повышения эффективности плетения.

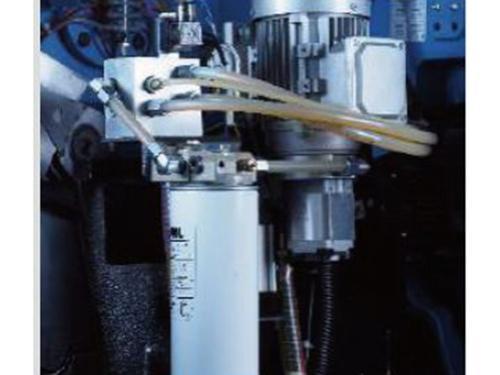

4. Централизованная смазка
Для ключевых движущихся частей ткацкого станка используется принудительная смазка, осуществляемая смазочными трубопроводами.

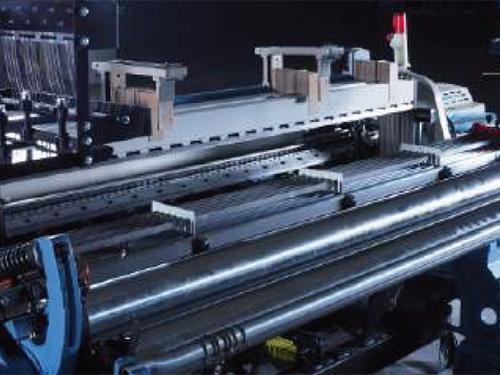

5. Двойное скало и двойной намоточный направляющий валик
1) В стандартные конфигурации данного ткацкого станка входят двойное скало и двойной намоточный направляющий валик, что гарантирует высококачественное плетение тяжелых тканей.
2) Второй валик имеет модульный корпус, может быть легко убран из ткацкого станка во время плетения легких тканей.

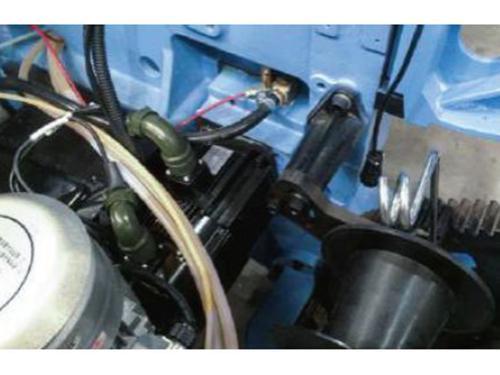

6. Электронные устройства для наматывания и подачи основы
Электронные устройства для наматывания и подачи основы входят в базовую комплектацию ткацкого станка RFRL40. Серводвигатель двух устройств может быть синхронизирован путем использования интегрированной панели управления. Данный дизайн позволяет гарантировать производство тканей высокого качества и отсутствие подплетин.

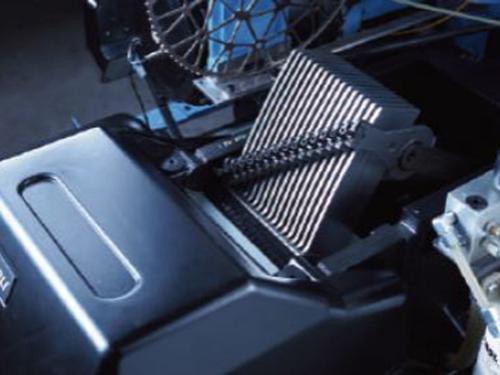

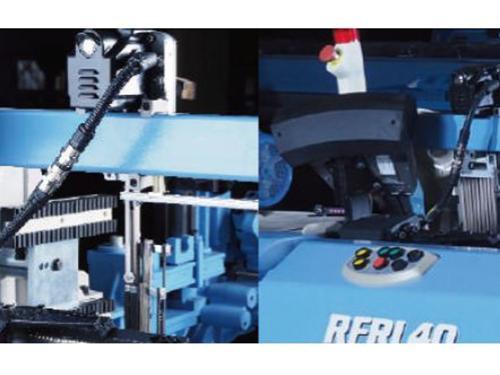

7. Электронные системы закрайки и выбора уточной пряжи
1) Высокоскоростной рапирный ткацкий станок RFRL40 приводится в движение независимым шаговым двигателем. Электронная система закрайки установлена спереди ремизной рамки, поэтому все рамки могут использоваться для жаккардового плетения.
2) Вы можете настраивать время выравнивания зева и рисунка закрайки через микропроцессор. В то же время, настройки могут регулироваться во время работы ткацкого станка, благодаря чему Вы можете видеть результаты настройки на текстиле сразу.

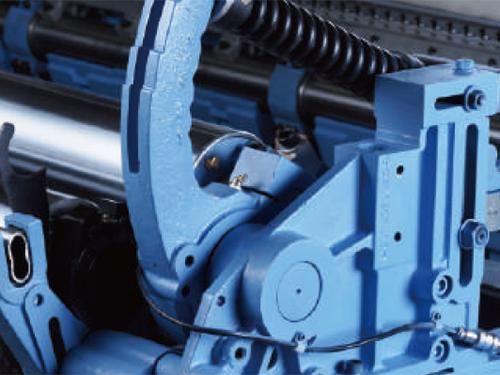

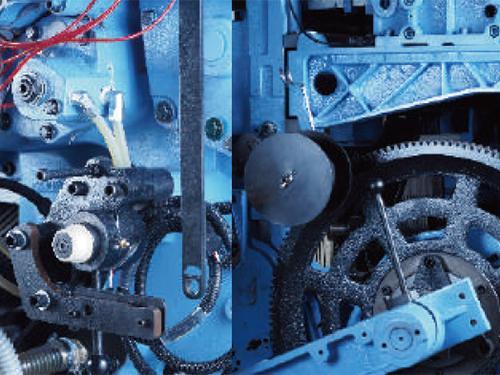

8. Механизм трансмиссии для высокоскоростного механизма зевообразования
Зевообразовательное движение осущестляется кареткой с принудительным движением ремиз, которая напрямую управляется двигателем. Каретка с принудительным движением ремиз может быть оснащена макс. 20 ремизными рамками, что отвечаем требованиям к зевообразованию. Точно управляется центральным процессором и электронной системой регулирования скорости для осуществления низкоскоростного розыска оборванной уточной нити и т.д.

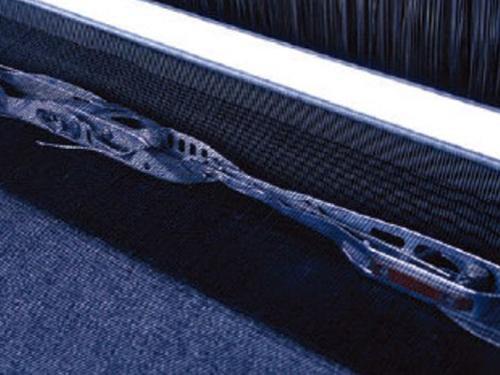

9. Высокоскоростная система прокладки уточной нити
1) Благодаря уменьшению размеров системы прокладки уточной нити с нитевым крючком и легким захватом, трение между основами может быть сокращено. Таким образом осуществляется высокоскоростное плетение с низким натяжением нити. Сокращено количество уточных нитенаблюдателей.
2) Свободная система прокладки уточной нити эффективно предотвращает повреждения основы. Данная система подходит многим видам нитей.

10. Всесторонний контроль, передовая электронная система контроля скорости

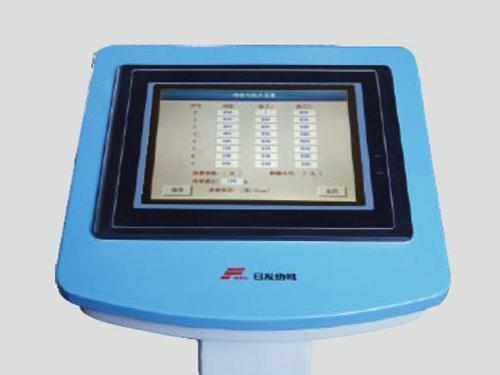

1) Для данного ткацкого станка используется 10 дюймовый интерфейс управления с интерактивным сенсорным эксраном, позволяющим сохранять параметры множества различных текстилей.
2) Микропроцессор способен контролировать все функции ткацкого станка. Также может записывать, анализировать и хранить производственные данные.
3) Скорость ткацкого станка может быть свободно настроена через интерфейс управления (широкий диапазон скоростей). Запуск ткацкого станка осуществляется мгновенно. Путем использования данной системы контроля разрыв нитей и отметка начала могут быть эффектвно сокращены для удовлетворения требований нитей и тканей различных видов.
